モデル検査（モデルチェッキング）を使って、いろいろ調べられるんだよ～っていう話は、
聞くと思うし、たとえば、以下のサイト
夢と笑顔をおいかけて
http://www.is.s.u-tokyo.ac.jp/ob/interviewEntry.php?eid=00006
などにも書いてあるけど、具体的に、なにを、どう書くと、なにがチェックできるのか
書いていないので、具体的にいくつか、例を挙げようと思う。
その１回目、モデル検査のＰＡＴを使って、デッドロックを調べる。
なぜＰＡＴかっていうと、ここのセミナーにでて、ＰＡＴが入っているから
（ＳＰＩＮ今、入ってない）
なぜ、デッドロックかというと、デッドロックが分かりやすくて、簡単だから
上記サイトにある時相論理式とか使わなくてもＰＡＴだと調べられるから
では、やってみよう！
■お題
以下のようなシステムがある。
![]()
つまり、Ｗｅｂアプリで、ブラウザで、ＷｅｂサービスModel1,Model2,Model3をテキトーに
呼び出している。
各Ｗｅｂサービスは、ＤＢのテーブルにアクセスしている。
Ｍｏｄｅｌ１では、ｔｂｌ１とｔｂｌ２を・・・など。
ちなみにｔｂｌ１、ｔｂｌ２、ｔｂｌ３はテーブル名である。
このとき、model間で、デッドロックをおこさないかどうかを調べたい
デッドロックって何？っていう人は、自分で調べてくれ。
（ググればわかる）
■どういう風に書くか
上記サイトにあるように、モデル検査ですべての状態を描いていると、
状態爆発して調べられない。そこで、必要なこと以外は、除いてかく。
１．モデルぜんたいについて
今、システムは、model1,model2,model3が並行して動いている（ことが可能になっている）
そこで、それをあらわして
system()=model1()||model2()||model3();
と書いている。
ここで、model4,model5・・・とつづくなら、
system()=model1()||model2()||model3()||model4()||model5();
とつづけていくことになる。
そして、model1()について考えると、
いま、ＤＢのテーブルのデッドロックについて考えているので、そこだけ、モデル化する。
テーブル１からテーブル２にアクセスし、その後、また受付にもどる（model1()にもどる）ので
model1()=tbl1-＞tbl2-＞model1();
（＞は、本当は半角）ってことになる。model2,model3以降も、テーブルアクセス順にー＞でつなげてかく。
最後に、systemに対して、デットロックがないかしらべるので
#assert system deadlockfree;
ってしている。
■実験結果

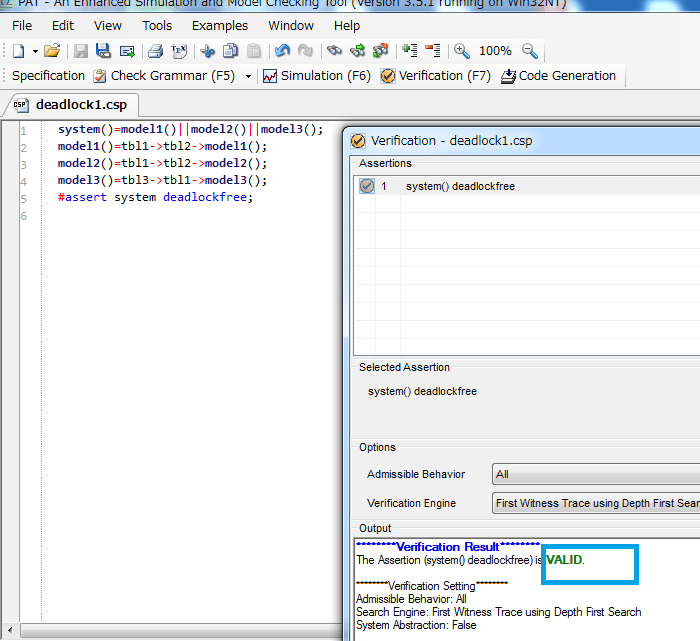

まず、
model1がtbl1,tbl2にアクセスし
model2がtbl1,tbl2にアクセスし
model3がtbl3,tbl1にアクセスするばあい。
このときは、model1,model2は、同じ順番でアクセスしているので、デッドロックは起こらない。
![]()
validとなっていて、おこっていないことが分かる。
次
model1がtbl1,tbl2にアクセスし
model2がtbl2,tbl1にアクセスし
典型的なデッドロック状態を起こした。
当然
![]()
NOT VALIDとなり、デッドロックが起きていることが分かる。
しかし、これなら、モデルチェックを使わないでもわかる。
問題は、ここから先

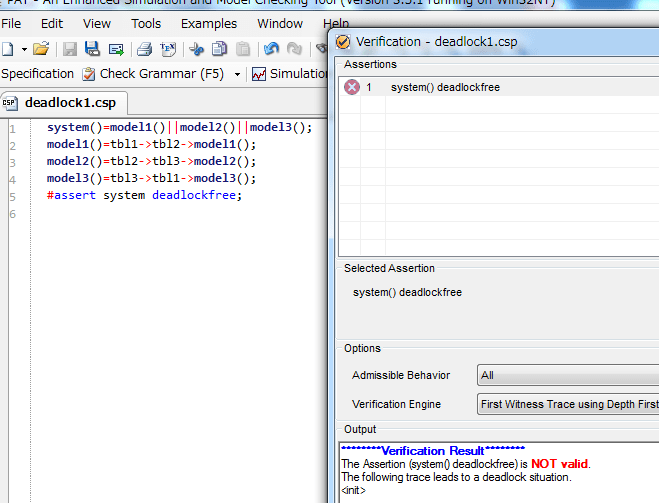

model1がtbl1,tbl2にアクセスし
model2がtbl2,tbl3にアクセスし
model3がtbl3,tbl1にアクセスするばあい。
この場合、model1,model2,model2,model3,model3,model1の組み合わせでは、デッドロックは起きない
しかし、３つ組み合わせると、
model1がtbl1処理中、tbl2待ち
model2がtbl2処理中、tbl3待ち
model3がtbl3処理中、tbl1待ち
のとき、ぐるっと回って、デッドロックになる。この場合も
![]()
NOT VALIDとなり、デッドロックが起きていることを指摘してくれる。
実際には、もっと複雑な状況（４個、５個のモジュールが絡み、呼び出し先の呼び出し先で・・みたいな感じで）
で起きる時をチェックするのであろう（実際今回の例くらいなら、人手でチェックできるので）
そのような場合、自動的に
・対象となるサービスをすべてsystem=のあとに||でつないで、
・各サービスのＤＢアクセスを順番にー＞で並べて書いて
・最後に#assert system deadlockfree;を書く
プログラムを作って、それを流してチェックするという感じなんだろうなあ・・
